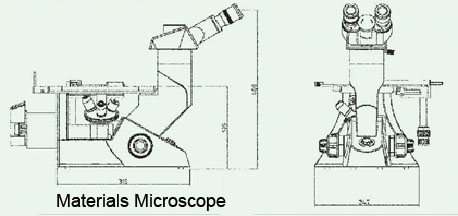

ZCM-503型倒置三目材料显微镜

一、功能及用途:
ZCM-503型倒置三目材料显微镜是中型倒置式材料显微镜,采用无限远光学系统,提供了卓越的光学性能,能做明视场、暗视场、偏光观察。可供观察和鉴别各种材料和合金的组织结构,其舒适稳重的镜体结构,高效方便的载物台设计、轻松快捷的操作方式、适合工矿企业或学校实验室的现场材料分析和材料研究与摄影、图像分析之用,能长时间的轻松可靠操作。

二、配置明细及技术参数:
放大倍率:40X-1250X
平场复消色差物镜
数值孔径超长工作距离
名称:物镜(大口径五孔转换器)
规格:
Apo Plan L 2X 0.055 29mm
Apo Plan HL 5X 0.13 40mm
Apo Plan L 10X 0.28 31mm
Apo Plan HL 20X 0.29 28mm
Apo Plan HL 50X 0.42 18mm
目镜:大视场目镜:10X/22mm.
10X(带0.1mm分划目镜)
观察头:三目镜管(倾斜30度,眼瞳调节范围55-75mm)
转换器:五孔转换器
载物台:方台:190X190mm 移动范围:135X135mm
接长托板:70X180mm
焦距调节:同轴粗微调焦机构
暗场套圈:Pc10X/0.20;Pc25X/0.40
滤色镜:蓝色玻璃片、黄色玻璃片、绿色玻璃片、磨砂玻璃片
金属圆孔场光圈:孔φ10mm、孔φ15mm、孔φ25mm
物镜测微尺:0.01mm
承影板:带中心线的毛玻璃、带100mm刻线的毛玻璃、带X刻线的毛玻璃、带8级晶粒度的毛玻璃
光源:垂直柯勒照明系统、12V50W高亮度卤素灯;(亮度可调)带正交偏光配件。
遮光板
带接头、插座电源线
平台压片
